Logli La Pensilina 1000mm

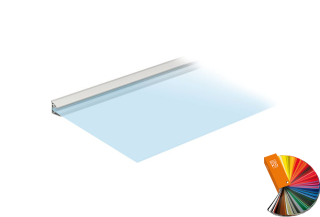

LOGLI La Pensilina

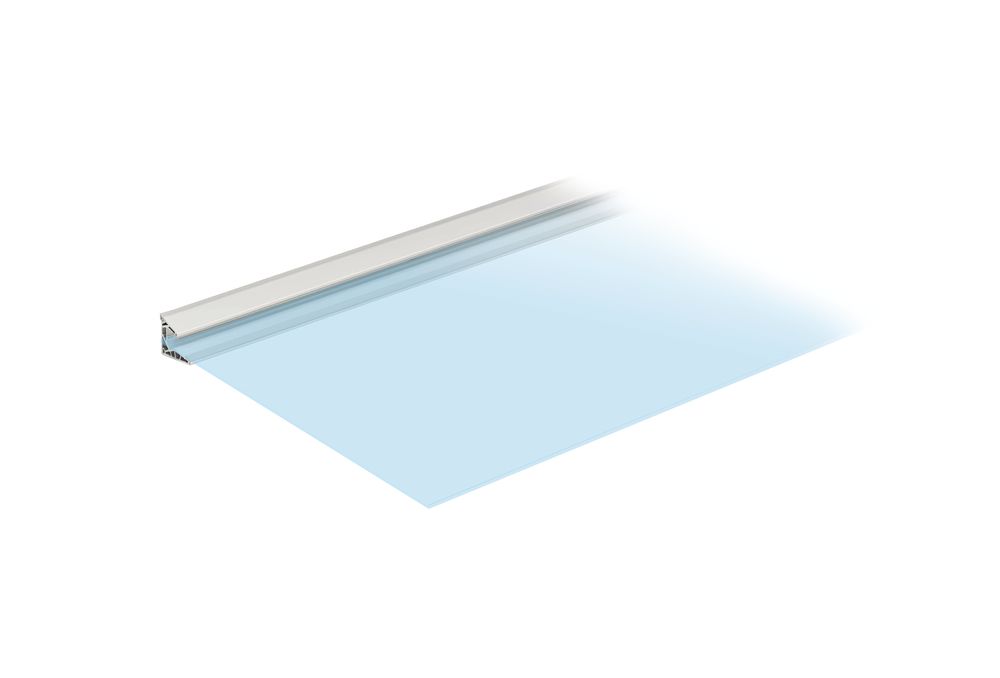

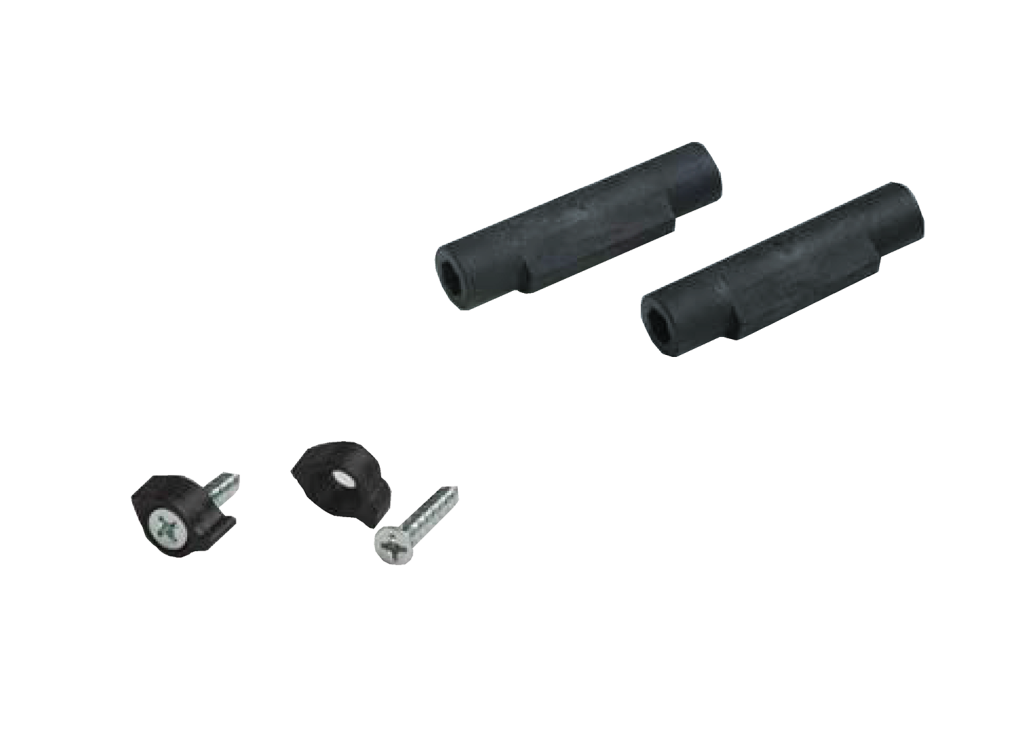

Set obsahuje: nosný profil, těsnění, bezpečnostní příslušenství a nalepovací čelní záslepky

Určeno pro skla (For glass thickness): VSG/TVG 88.2 nebo 88.4

Délku vyberte výše (možnosti 1000, 1500, 2000 a 3000mm)

Katalog v sekci "Ke stažení"

Indikativní tabulka pro urcení délky vyložení stríšky

Extrakční síla působící na kotvy v kN: tabulka obsahuje hodnoty extrakční síly působící na jednotlivou kotvu ve vztahu ke konzole a na sněhové zatížení. Předpokládá se, že na bežný metr (bm) délky střechy je 5 upevňovacích prvků.

Zatížení sněhem v kg/m2: zatížení sněhem je definováno v technických normách ve vztahu k zeměpisné oblasti, nadmořské výšce a expozici.

POZNÁMKA: příklady jsou uvedeny při použití závitové tyče M10 v pevnostní tříde A4

ZELENÁ chemická kotva - děrovaná cihla, kotvící hloubka 80 až 130 mm (namáhaní v tahu max 1.8 kN)

ŽLUTÁ chemická kotva - sendvičové zdivo, kotvící hloubka  ≥ 130 mm (namáhaní v tahu max 2.6 kN)

ORANŽOVÁ chemická kotva - plná cihla, kotvící hloubka ≥ 100 mm (namáhaní v tahu max 3.6 kN)

ČERVENÁ chemická kotva - beton, kotvící hloubka ≥ 120 mm (namáhaní v tahu max 10.4 kN)
